LGM1601 脱硝工艺NOx实时分析系统

      SCR的最佳运行,取决于控制系统对SCR催化反应器入口和出口处NOx浓度的可靠监控。当前的做法是依靠距离采样点很远的CEMS系统作为反馈控制的信号,这便导致严重的脱硝控制滞后问题。因此,提升NOx测量的实时性,使用就地安装的现场仪器提供的直接进口和/或出口NOx数据,可以更好地优化SCR系统。

      海尔欣的LGM1601系列实时NO在线分析系统,基于下一代红外激光光谱技术,结合原位抽取方法,全程高温伴热分析,非常适合安装在SCR出口采样点附近,产品运行稳定,实时性高,维护量小,使得脱硝过程中的喷氨实时反馈及精准控制成为可能。

      为您带来:

     • 更实时精确的氨或尿素注射评估
     • 优化SCR / SNCR 实时控制系统和脱硝效率
     • 减少氨逃逸,防止SCR催化剂堵塞,因铵盐沉积导致失活
     • 有效减少空气预热器堵塞和腐蚀,延长维护周期

     • 更精确地评估SCR催化剂的使用寿命和更换周期




      联系方式:张经理  180 7266 8213  /  王经理  156 1892 2826

                        王经理  189 6828 0596   /  电话   0574 8835 7326




  • 产品详情
  • 文档下载
  • 相关应用
• 下一代红外激光吸收光谱原理,高分析精度;
 SCR入/出口原位抽取分析,无需伴热管线,响应速度极快;
 低信号迟滞,有利于提升反馈控制的实时性;
 激光技术高选择性,抗干扰,无漂移;
 前处理无需稀释采样,无需冷凝除水,维护简单;
 低流速热湿法采样,减少探头堵塞;
产品参数

  测量原理

中红外激光吸收光谱技术




  技术指标

测量组分

NO、O2

量程

NO:0~100/1000 mg/m3,O2:0-25%

检测精度

NO:<1%F.S. ;O2:0.1%

响应时间

Typ T90 10s

线性误差

±1%

零点漂移

±1%FS

跨度漂移

±2%FS

预热时间

≤30分钟


  信号接口

模拟量输出

2路4-20mA输出(隔离最大负载750Ω)

数字输出

RS485/RS232

继电器输出

3路干接点 (220VAC 1A)



  采样条件

烟道气体温度

0400℃

采样方式

热湿法近位直接采样

采样流量

1~5 L/min

伴热温度

 220℃



  工作条件



电源功耗

200~240 VAC 50Hz  <3 kW

反吹气体

0.3 ~ 0.7MPa洁净仪表用压缩空气

环境温度

-10℃~40

防护等级

IP54

  尺寸重量

一体式取样分析机柜

300 x550 x700mm3 (××)



控制机柜

720 x 900 x 1800 mm3 (××)

注:F.S.=full scale满量程;T90=信号由激励初始至稳定值90%所用的时间

技术对比

  与传统的CEMS或其他技术相比,LGM1601系统具备更简单的安装操作,更低的总体运营成本以及更高的可靠性。全固态激光光谱仪用于分析NO,氧化锆用于分析O2 仪器可以直接安装在风道端口上,不需要额外的调节组件。 响应时间介于5到10秒之间,可用于需要快速,可靠,实时NO-O2测量的SCR控制系统。



海尔欣光电QCLAS

非分散红外NDIR

化学发光CLD

电化学、金属氧化物

高温紫外DOAS

 安装点位

 实时性

 一体化原位抽取分析

 实时性高

分析小屋,滞后数分钟

  分析小屋,滞后数分钟

 原位分析,实时性高

 可原位抽取分析,实时性较高

 采样、维护

 热湿法采样,维护简单

冷凝除水预处理

 稀释采样探头,维护量 大

定期校准更换传感器

热湿法采样,维护简单

 检测灵敏度

 <1mg/m3

1~10mg/m3

 <1mg/m3

>10mg/m3

1~10mg/m3

 交叉干扰

 无

较低

  无

传感器易受多种组分干扰,易中毒,须定期校准更换

易受烟气中SOx组分影

系统组成

• 一体式原位取样分析机柜(内含中红外激光NO分析模块-蜻蜓TM

• 系统控制机柜
• 数据采集显示单元(置于系统控制柜内)




就地控制机柜LGM1601C



一体化原位采样分析柜LGM1601S



现场安装照片

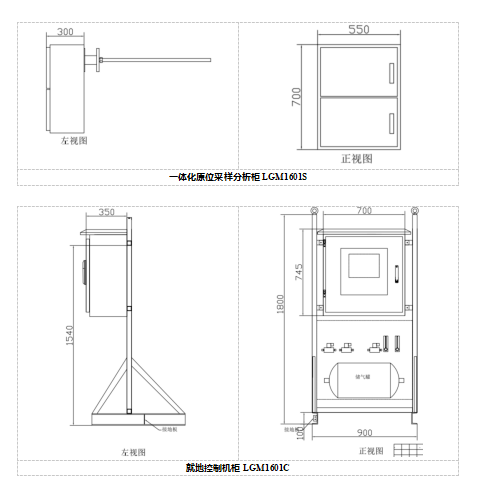

结构尺寸(mm)
