LGM-1600系列 便携式高精度激光氨逃逸分析仪

       海尔欣的高精度氨逃逸分析仪基于第二代半导体量子级联激光器(QCL)技术,利用激光的超窄线宽,精准选择氨分子在中红外波段的高强度吸收谱线,从而实现对氨分子的高选择,抗干扰,高精度测量。




      联系方式:张经理  180 7266 8213  /  王经理  156 1892 2826

                        王经理  189 6828 0596   /  电话   0574 8835 7326




  • 产品详情
  • 文档下载
  • 相关应用

       对于氨逃逸的测量,3ppmv的排放上限对于仪器的性能是很大的挑战,现有的绝大多数近红外激光氨逃逸仪表均无法在现场工况条件下达到可靠的精度。另外,SCR出口烟道测量环境非常恶劣,传统的原位对穿式激光氨表,受粉尘的影响,光线无法穿透,同时管道会随机组负荷及温度发生热膨胀,导致激光对光打偏,信号丢失,增加了仪表维护成本

       近来有产品利用抽取式采样+近红外激光+长光程吸收池技术,利用长光程弥补氨分子近红外谱线吸收较弱的缺点,但由于增加了长光程吸收池这种精密光学元件,不适合脱硝出口处高粉尘、高温、高铵盐的恶劣工况。长期运行后,精密光程池的清洗和对光,大大增加了维护难度和成本


产品优势
• 抗干扰、精度高:我们选用氨在中远红外波段下最强的吸收谱线,完全不受H2O、SOX、COX、CXHY、NOX等分子交叉干扰。

• 无需现场调光矫正:独创的MIR-SHORTTM超短光程气体吸收池避免频繁对光维护的困扰,且光机结构不受高温环境的热致偏差影响。

• 可靠性高易维护:吸收池的通光效率高,工业烟气高粉尘、高盐碱结晶不影响系统准确度。并且彻底避免长光程多次发射吸收池等精密设备的高维护需求。

• 直接测量误差小: 氨分子光谱直接测量保证了高准确度,不存在间接分析技术的预处理系统转化率问题。

• 综合运维成本低:预处理系统简单,全程热湿法伴热采样,无需冷凝除水、转化炉、稀释采样等额外工艺。


产品参数

测量原理

QCL激光吸收光谱

分析指标

测量指标

氨NH3; 氧O2 (可选)

量程范围

NH3: 0 ~ 20/50/100/200 ppm

O2: 0 - 25%

测量精度

氨: 0.1 ppm (1s 积分)

NH3: 0.1%

响应时间

≤10s

线性误差

±1%F.S.

零点漂移

≤±1%F.S./6个月

跨度漂移

≤±2%F.S./6个月

预热时间

<30分钟

重量

~16公斤 (含便携箱)

信号接口

用户界面

触摸屏 (HMI)

模拟量输出

2路4-20mA输出(隔离最大负载750Ω)

数字输出

RS485/RS232/WIFI/SD卡自存储

工作条件

伴热温度

120°C~230°C

电源功耗

200~240 VAC 50Hz  <3 kW

环境温度

-5°C~45°C


产品实测
产品已经在2017年进行了数次现场测试(长兴、滨海、六横、湄洲湾等电厂),可靠性及稳定性已经被用户认同,尤其是技术先进性及便携性特色,深受用户赞赏。

典型测试曲线:

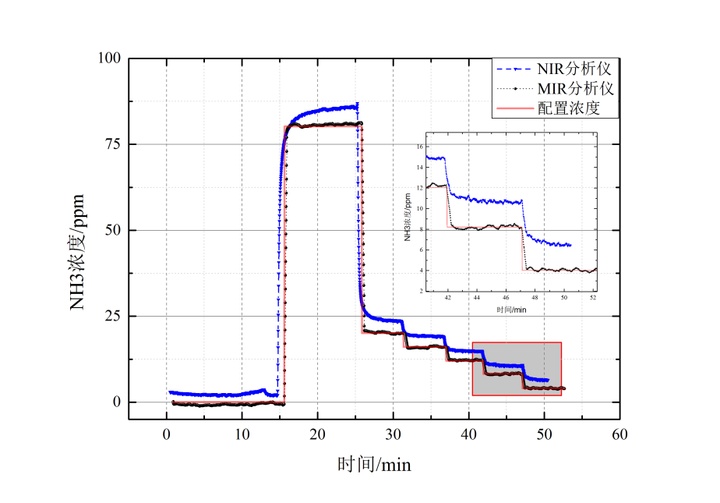

技术对比测试
       我们利用商用近红外激光氨分析仪(蓝色虚线,NIR)和海尔欣HPLGM1600-NH3-P中红外氨分仪析(黑色虚线,MIR)做了对比测试,测试结果如下图:可以明显看到HPLGM1600-NH3-P具有更快的响应时间和更准确的测量结果。近红外仪器响应时间约为85秒,且最大偏差可达62.5%,而我们的仪器响应时间约为30秒,测量偏差最大值为1.7%。

采样配件
       LGM1600 兼容于SmartlineTM 或 JPESTM 便携式热湿法采样探管及伴热管线。若客户需要,我们能为客户订购SmartlineTM 或 JPESTM配件。更多细节请参考附件SmartlineTM 和 JPESTM技术文档。

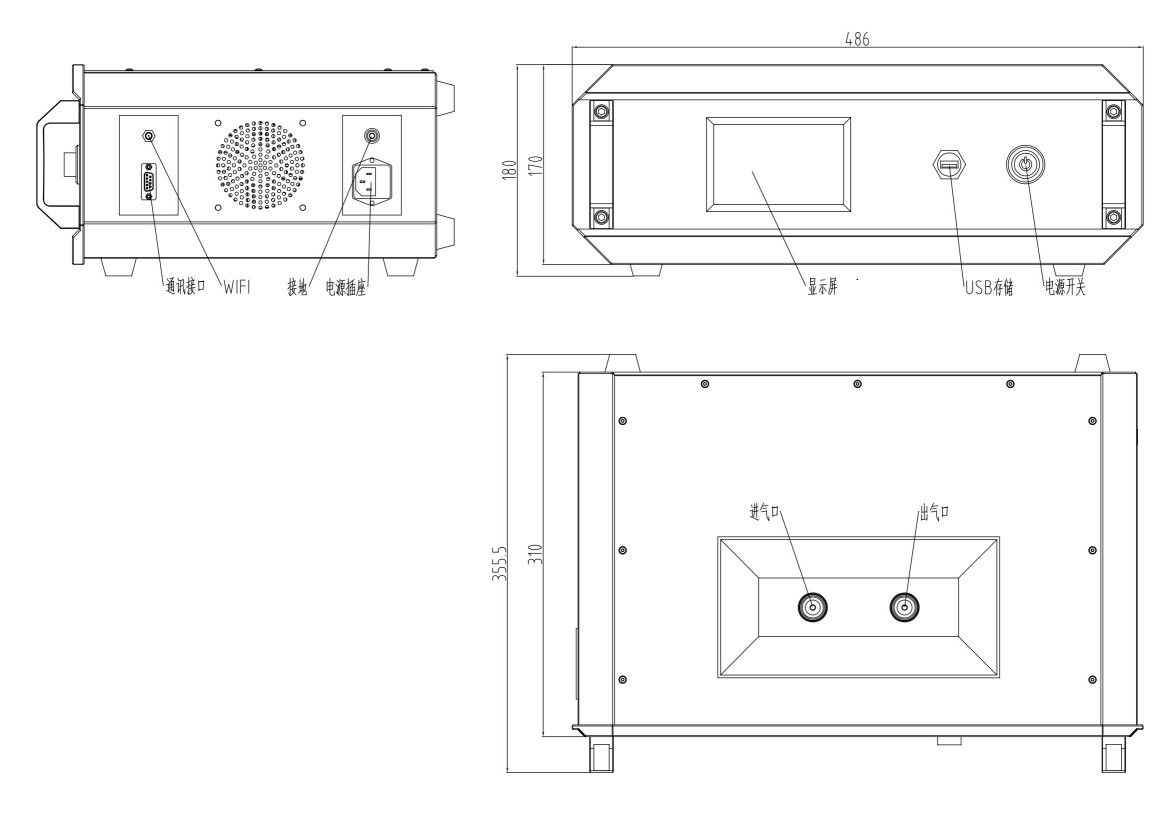

接口及尺寸示意图
