TDLAS气体分析主流产品简介(下)

Author:admin

本文依照不同形式的光路设计,介绍市面上已有的三类TDLAS气体分析产品。

一、  抽取式(extractive):

       待测气体以自由扩散或是被气泵抽取的方式进入分析气室,激光器发出的红外激光穿过气室被目标气体分子吸收。为了提高检测灵敏度,可以设计多反射光学气室(如怀特池,赫里奥特池)来增加光程长度。我们甚至可以对气室进行加热及调压,在气室内部制造出一个与实际工况类似的场景,从而恢复待测气体的“原位”特性。由于增加了气泵、气室等部件,抽取式TDLAS系统的结构相对复杂,成本偏高,但其检测精度可以达到亚ppb量级,适合对检测精度要求非常高的工业制程控制,例如制药、精细化工、冶金等。 海尔欣的LGM1600便携式高精度激光氨逃逸分析仪和LGM1601脱硝工艺NOx实时分析系统均属工业用的抽取式仪器产品。

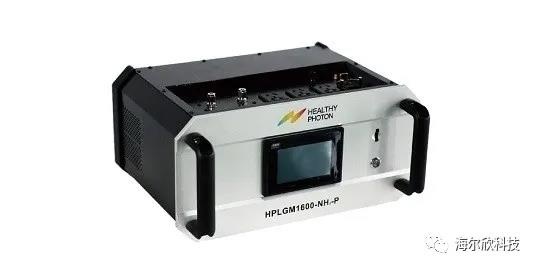

       海尔欣的LGM1600便携式高精度激光氨逃逸分析仪和LGM1601脱硝工艺NOx实时分析系统均属工业用的抽取式仪器产品。


相关链接LGM1600便携式氨逃逸分析仪的典型应用




相关链接:http://www.healthyphoton.com/index.php?c=article&id=956

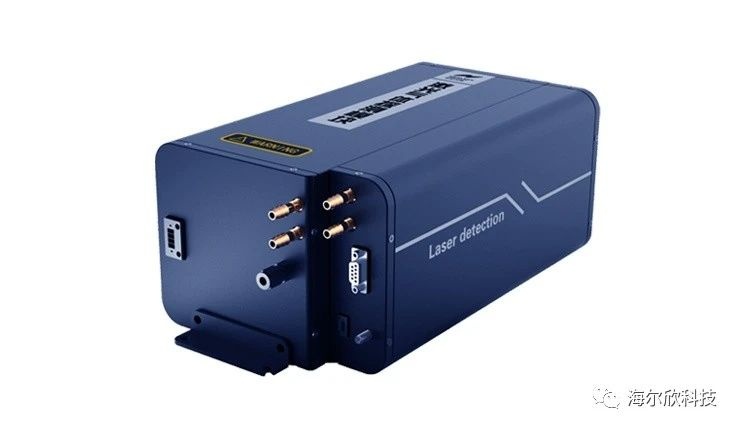

       另外,我们的蜂鸟系列模块专为OEM集成设计,结合客户的取样除尘预处理系统,全程高温伴热分析,无需冷凝除水或稀释采样,实现高精度在线测量CO,CO2,NO,NO2,NH3,O2,N2O等过程和排放气体。产品运行稳定,实时性高,维护量小。


相关链接:海尔欣科技发布基于量子级联激光技术的高精度气体分析模块——蜂鸟系列


二、  开放光路式(open-path):

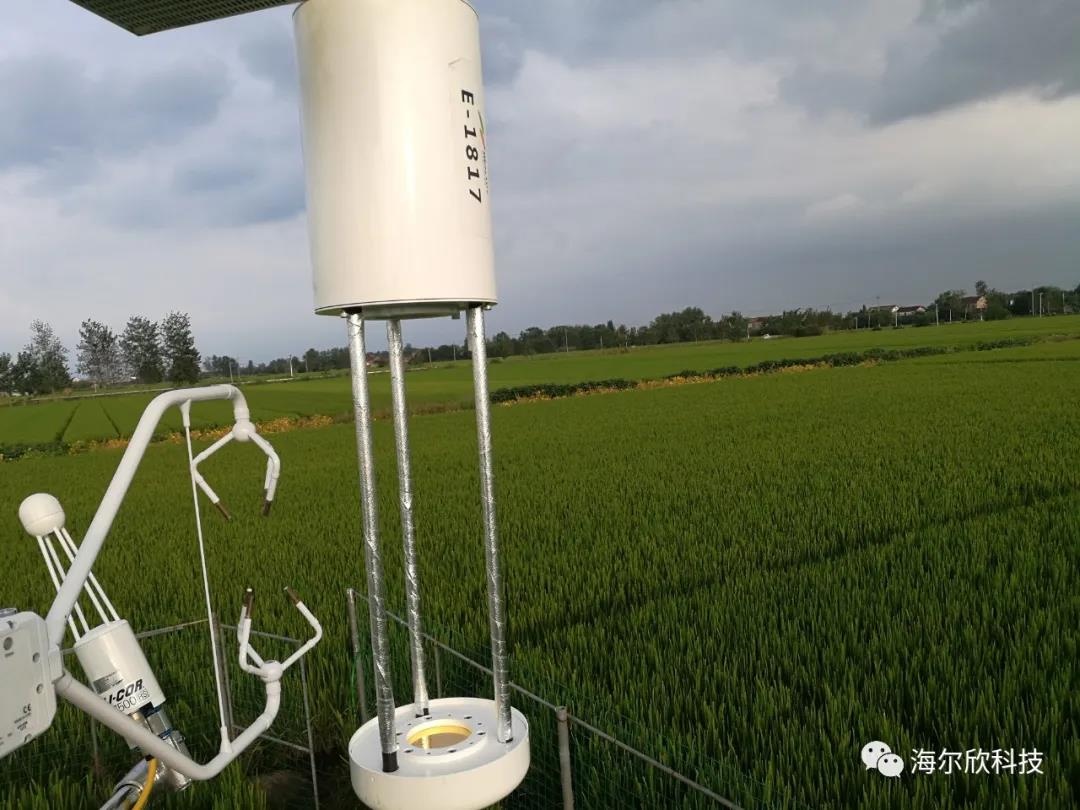

      无需采样气室,激光器发出的激光直接穿过待测区域完成检测。开放式光路TDLAS产品能检测几百米甚至几千米范围内的气体泄漏情况,非常适合于石化精炼厂、铝冶炼厂、化肥厂、天然气场站的有毒气体及爆炸性气体泄漏检测。当然,该类产品也可以应用于环境监测,例如大气质量检测、烟气排放监测。 海尔欣的HT8700E高精度大气氨本底激光开路分析仪即属于开放光路式产品。传统闭路仪器由于氨的粘滞性,造成较长的响应时间,HT8700E开路设计不存在采样和预处理通道管壁对分子的吸附和滞后现象,分析仪对浓度变化的响应时间可达0.1秒,完全满足生态环境观测领域中的涡相关(Eddy Covariance Flux)氨通量测量。


相关链接:HT8700E NH3开路通量分析仪FAQ

海尔欣激光分析旗舰产品发布:高精度大气氨排放车载巡检系统

三、  遥感式(standoff):

       传统的监测产品采用静态检测技术,遥感式TDLAS产品是一种可移动、无需进入现场的高灵敏度遥感监测技术。基本原理与开放式长光程TDLAS监测系统基本一致,不同的是该系统不需要在固定位置安装角反射镜,收发端发射的激光经目标物(输送管道、场站设备)散射后被光电探测器接收。遥感式TDLAS产品适合于对长输管网、复杂城市管网等远距离, 以及复杂位置,不宜进入现场等场所的灵活监测。 海尔欣目前与客户积极合作研拟遥感式产品的开发,主要应用领域包括天然气行业的管道泄漏监测等。

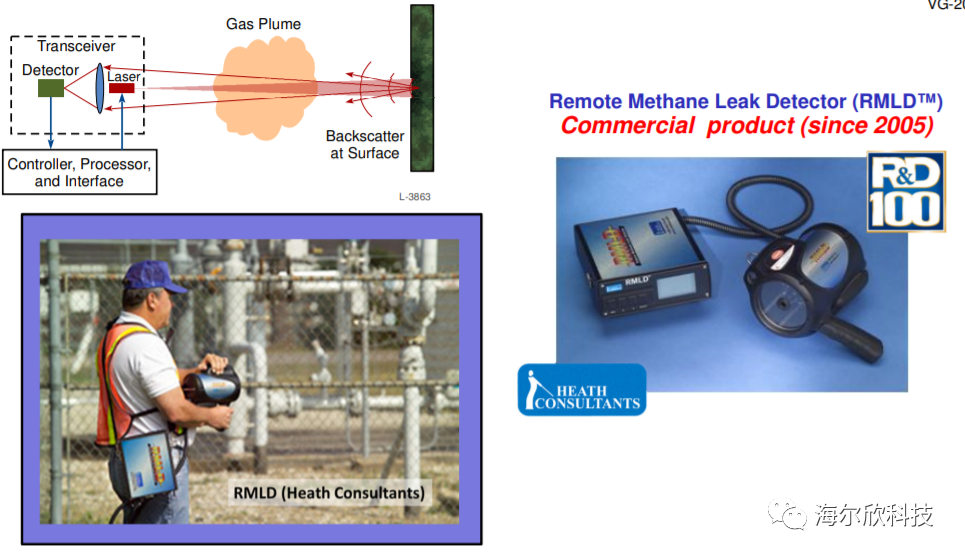

国外已商业化、基于TDLAS技术的手持甲烷气体泄漏遥测仪器。
