外部参考信号、全新屏显,你要的升级锁相放大器来啦!

Author:admin

锁相放大器用于测量非常小的交流信号,即使小信号被数千倍大的噪声源所掩盖,也可以进行准确的测量。这种设备用利用一种称为相敏检测(phase-sensitive detection, PSD)的技术来挑选出特定参考频率和相位的信号分量,提取具有已知载波的调制信号。

科普看这里:

锁相放大器工作原理及其在TDLAS的应用

HPLIA微型双通道锁相放大器操作视频 


锁相放大器在各种光学测量仪器个设备中扮演着十分关键的角色。昕虹光电HPLIA微型双通道调制解调锁相放大器以当今FPGA +ARM单片机的业界流行配置而设计,长期深受用户青睐。

应用看这里:

中红外CO2传感器在深海天然气水合物勘探中的潜在应用

波长调制光谱(WMS)技术简介


迎接2022年,我们回应广大客户的需求,推出了升级版HPLIA Plus调制解调锁相放大器,不仅提升了颜值,更支持了大家期待已久的外部参考信号输入,实现更便捷、更弹性的调制和解调功能!

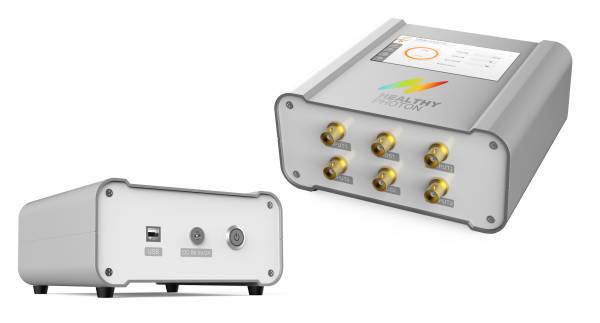

昕虹光电HPLIA Plus 锁相放大器外观图

昕虹光电HPLIA Plus 锁相放大器外观图

HPLIA Plus 亮点:

1. 老版仅支持内部同步DDS信号,进行独立的双通道内同步解调。而HPLIA Plus终于支持外同步模式啦!用户可选择去同步外部输入的参考信号模式,而由Input1去解调微弱信号。内外同步模式,便于用户灵活自选调制信号,让您的实验设置更弹性!

2. 在外同步模式下,其中一路调制通道DDS输出与用户参考信号锁相的正弦波,可以用于同步其他HPLIA Plus,这样的配置可使多通道锁相解调成为可能,可借由数个HPLIA Plus锁相放大器串联,实现简易、便捷、经济的多路信号同步锁相解调。

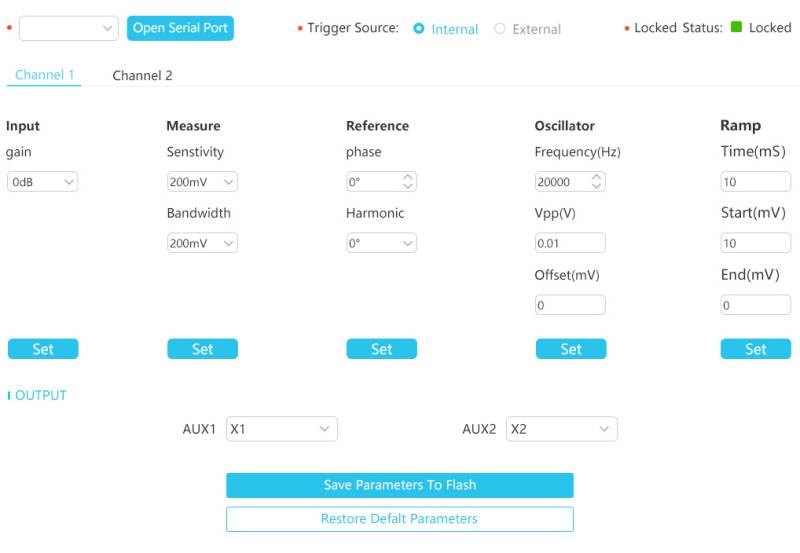

3. 全新的UI界面,支持原有PC显示或机身自带高分辨触摸显示屏,实验设备玩出高级感!


技术参数

综述

尺寸大小

15x15x7.6cm3

重量

850 g

电源供应

DC 5V/2A (含适配器)



模拟输入

调制解调频率范围

5kHz~400 kHz

输入阻抗

50 ohm

输入噪声

10nV/Hz1/2 (>10 kHz)

电压范围

-1V - +1V

输入增益

1, 10

/数转换

14 bit; 4 MSa/s



DDS调制(锁频)输出

输出

1 or 2 channels; -1V- +1V

正弦调制频率

5kHz - 100kHz

锯齿扫描频率

1Hz - 100 Hz

/模转换

16 bit; 4 MSa/s



锁相解调器

时间常量

10ms, 1ms(可依用户需求制定)

过滤带宽(Hz)

1000, 100(可依用户需求制定)

谐波

1F, 2F, 3F, 4F

参考相位分辨率

1.0 degree

输出电压

 - +10V


了解更多产品信息,请访问:

HPLIA 微型双通道调制解调锁相放大器
