QC-Qube™ 全功能迷你量子和带间级联激光器(QCL和ICL)发射头(波长3 - 12 µm)

       海尔欣光电推出了全新设计的 QC-Qube迷你全功能量子和带间级联激光封装,这种紧凑的 70×70×70mm3的激光铝合金屏蔽散热模组中,集成了高质量进口 QCL 和 ICL 激光芯片、珀耳帖冷却器、低噪声风扇和输出光束准直透镜组。配合海尔欣的QC750-Touch 驱动器,可以快速搭建一套基于 QCL 和 ICL 的激光发射光源,开箱即用,上手方便。同时,我们也可为用户指定的 QCL 和 ICL 芯片定制配套兼容的 QC-Qube量子和带间级联激光模组。详情请咨询我们的客服人员。





联系方式:

张经理  180 7266 8213  /  王经理  156 1892 2826

电话    180 5741 0285   /  电话   0574 8835 7326



  • 产品详情
• 专门为 QCL 和 ICL 芯片设计的全功能迷你集成封装
• 直接输出极低光干涉条纹的准直光束
• 集成半导体 TEC 制冷,低噪音风扇,散热功率可达 20W
• 输出光功率可达 100mW
• 完全适配海尔欣 QC750-Touch 一体化激光温控和电流驱动器
• 包含与 QC750-Touch QCL 和 ICL 驱动器连接的电缆和连接器
结构尺寸(单位: mm)

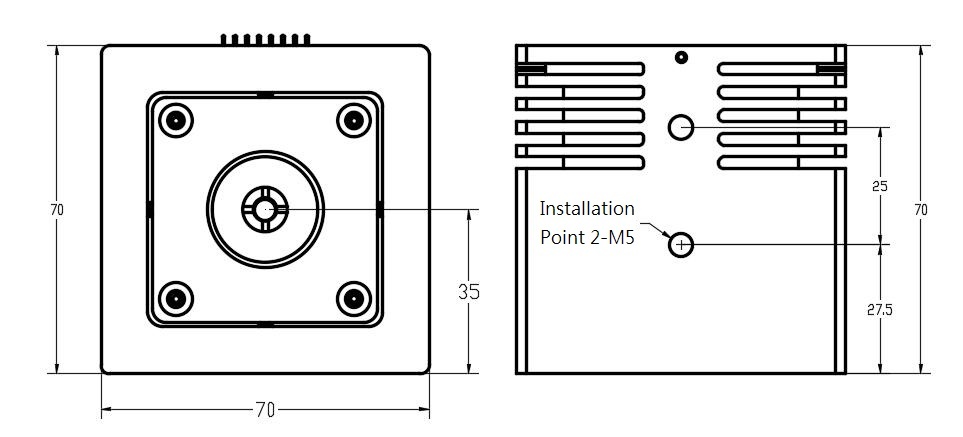

海尔欣QC-Qube™ 迷你量子和带间级联激光器(QCL和ICL)发射头结构尺寸正面

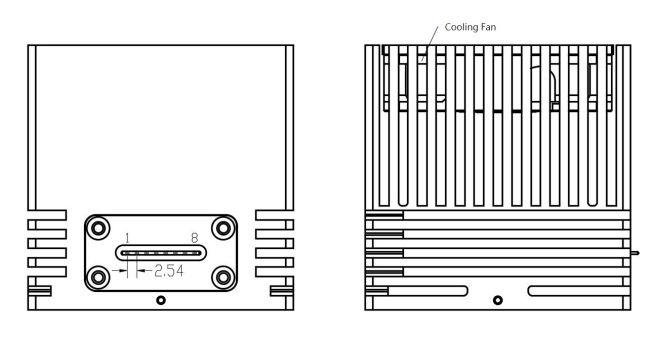

海尔欣QC-Qube™ 迷你量子和带间级联激光器(QCL和ICL)发射头结构尺寸背面

接口定义

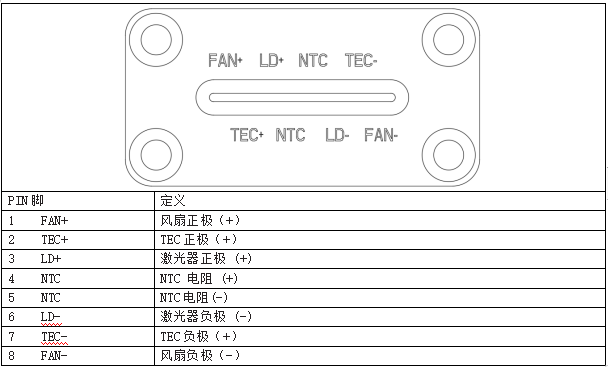

海尔欣QC-Qube™ 迷你量子和带间级联激光器(QCL和ICL)发射头接口定义
测试报告(样本)

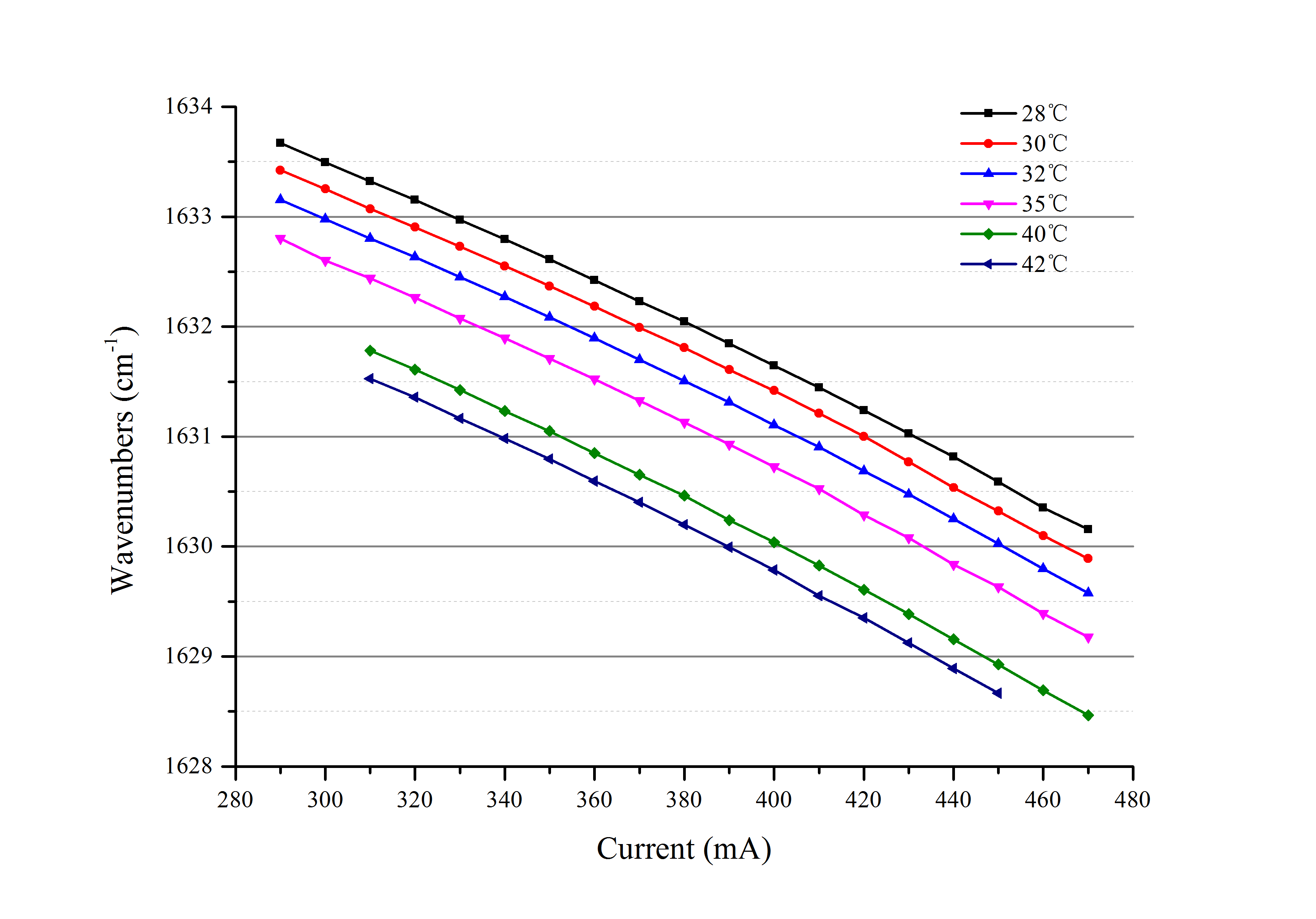

海尔欣QC-Qube™ 激光器(QCL和ICL)发射头测试结果报告:波数 VS 电流 & 温度

图 1. 波数 VS 电流 & 温度

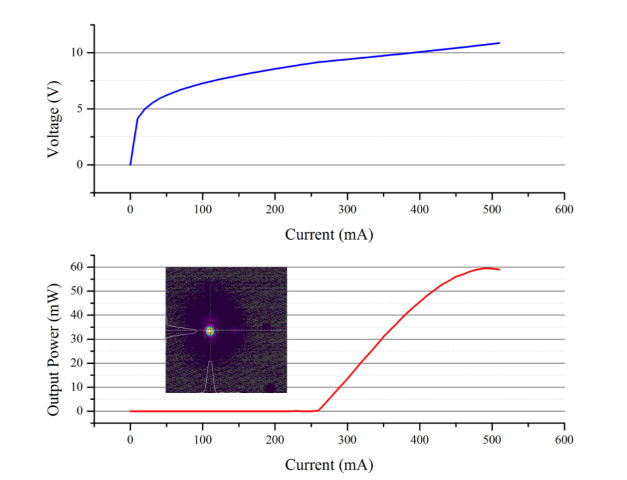

海尔欣QC-Qube™ 激光器(QCL和ICL)发射头测试结果报告: LIV曲线以及光斑质量

图 2. LIV曲线以及光斑质量

文档下载
  • 产品简介:QC-Qube™ 全功能迷你量子和带间级联激光器(QCL和ICL)发射头(波长3 - 12µm)

    QC-Qube™ 全功能迷你量子和带间级联激光器(QCL和ICL)发射头(波长3 - 12 µm)
