QC750-Touch量子级联激光驱动器的正确打开方式

Author:admin

      QC750-Touch激光驱动器是我司QCL和TDLAS解决方案的关键成员。结合我司量子和带间级联激光器(QCL和ICL)发射头,可以快速搭建一套基于 QCL 和 ICL 的激光发射光源。鉴于用户对QC750-Touch激光驱动器的基本操作有着极大的兴趣,接下来就让小编将详细的QC750-Touch解析秘籍剖析给大家!

一、准备工作

1、打开包装箱后按照清单清点配件是否齐全且是否损坏。

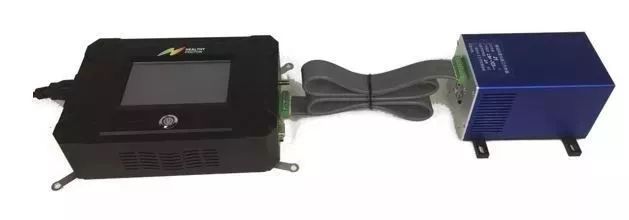

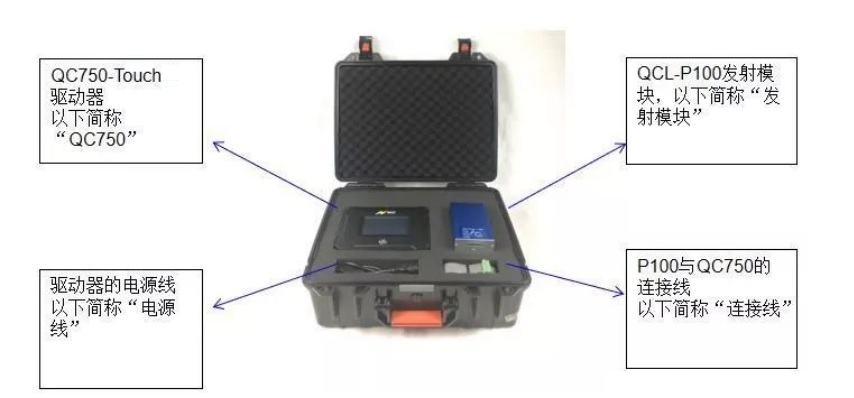

2、将QC750-Touch的整套设备从包装箱内取出,放置在操作平台上,如下图1。

QC750-Touch量子级联激光屏显驱动器整套设备

1 QC750-Touch量子级联激光屏显驱动器整套设备

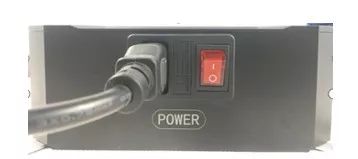

3、将电源线插头一端连接至QC750,并确保QC750的电源开关为关闭状态,如图2所示。

QC750-Touch量子级联激光屏显驱动器电源线及开关

2 QC750-Touch量子级联激光屏显驱动器电源线及开关

4、将连接线的两端分别连接QC750与发射模块,如下图3所示。

 连接QC750驱动器及量子级联激光发射头

3 连接QC750驱动器及量子级联激光发射头

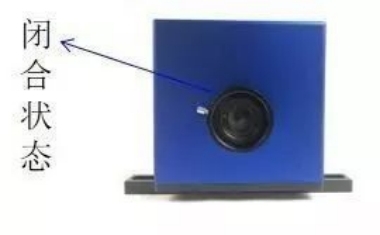

5、将发射模块的光阑调整到闭合状态,如图4所示;若未关闭,如图5所示,手动转动光阑手柄使其关闭如图4所示。发射头出光后,请调整至开启状态。

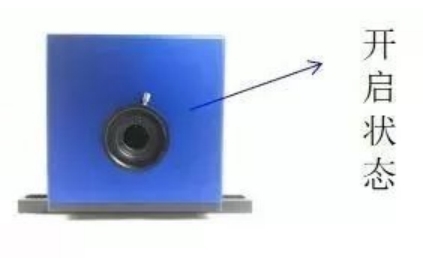

量子级联激光发射头光阑于闭合状态   量子级联激光发射头光阑于开启状态

4/5 量子级联激光发射头光阑于闭合/开启状态

二、开机

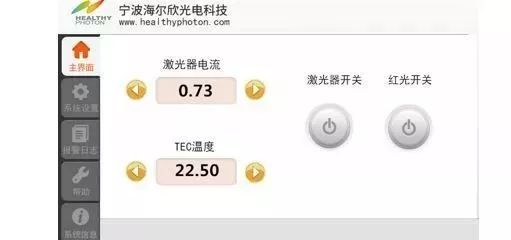

      以上操作完成后,将电源线插头的另一端接上电源,按下QC750左侧电源POWER开关,然后点击面板开关,QC750启动,自检后进入主界面。如图6所示:包括激光器电流(单位mA),TEC温度显示(单位℃)及控制窗口,激光器开关及共轴红光控制开关(特别提示:此时严禁点击激光器开关按钮!)

QC750量子级联激光驱动器的屏显UI界面

6 QC750量子级联激光驱动器的屏显UI界面

三、启动激光器

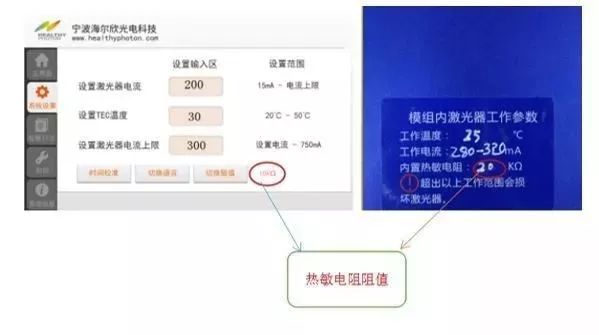

1、点击QC750上的系统设置,进入系统设置界面。将热敏阻值与发射模块上标识的热敏电阻阻值切换一致。如图7所示。(特别提示:选错阻值,可导致激光器工作于错误温度区间,进而无法达到目标波长,甚至无法开机或损坏激光器!)


设置QC750屏显界面的热敏电阻值
图7 设置QC750屏显界面的热敏电阻值

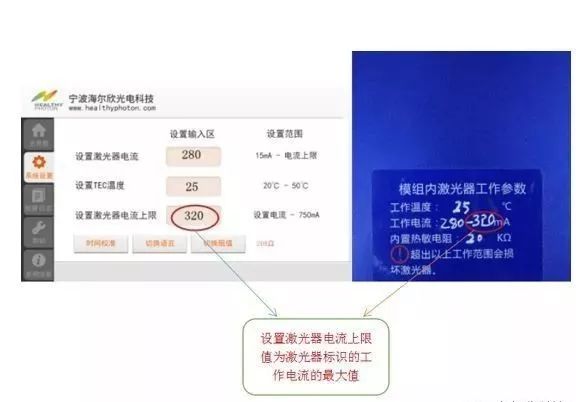

2、确认QC750系统设置的激光器电流上限设置值与发射模块上标识的工作电流的最大值保持一致。如图8所示。

设置QC750屏显界面的激光器电流上限
图8 设置QC750屏显界面的激光器电流上限

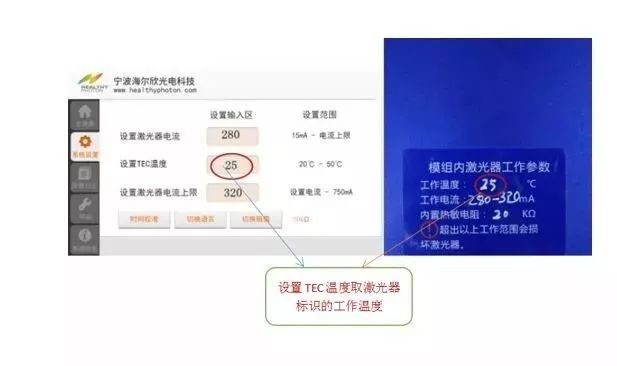

3、确认QC750系统设置的TEC温度与发射模块上标识的工作温度保持一致,如图9所示。

设置QC750屏显界面的工作温度

9 设置QC750屏显界面的工作温度

    (特别提示:公司整套QC750-Touch和发射模块产品,其电流上限参数已在出厂时根据原厂芯片指标调试完成,切勿更改。若用户将QC750-Touch用于其他发射模块,请注意调整激光器电流上限,以匹配不同厂家的芯片上限电流。超出上限电流驱动非宁波海尔欣光电科技有限公司原厂激光器,可导致激光器永久烧毁!)

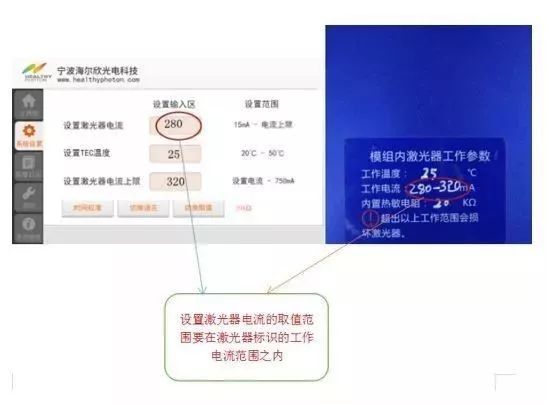

4、QC750界面上系统设置的激光器电流的取值范围要在激光器标识的工作电流范围之内,如图10所示。

设置QC750屏显界面的激光器电流
图10 设置QC750屏显界面的激光器电流

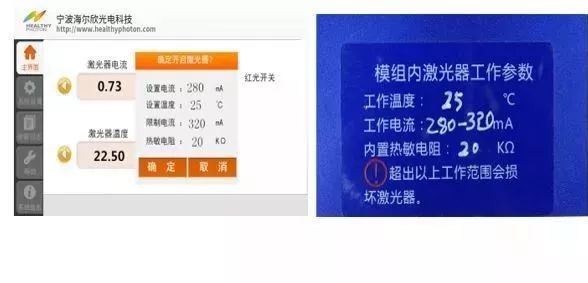

5、设置并确认好上述参数,返回QC750的主界面,点击激光器开关按钮,核对QC750参数设置是否与发射模块标识的芯片工作参数一致,如图11所示。
核对QC750量子级联激光驱动器界面参数设置
图11 核对QC750量子级联激光驱动器界面参数设置

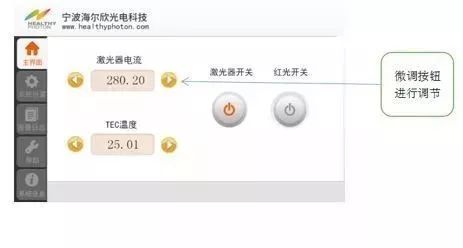

6、确认无误后,点击确定按钮,QC750先行开启TEC控制器,自动调整TEC温度至目标温度,当TEC温度达到设置温度点±2℃范围内时,光器电流自动缓慢启动,达到目标电流。此时,调整发射头前端可变光阑至开启状态,发射头正常出光。开启后界面如图12所示。

量子级联激光发射头出光后,QC750驱动器界面
图12 量子级联激光发射头出光后,QC750驱动器界面

温馨提示:

1、红外激光为不可见光源,请确保使用过程佩戴激光防护眼镜,注意安全!

2、用户可点击“红光开关”打开共轴红光,方便寻找QCL激光路径和粗调。

3、用户可使用监控栏两侧的微调按钮调节激光器工作电流和TEC温度(电流微调小于0.2mA,温度微调小于0.1℃)

4、激光器实时工作电流=屏幕设置的工作电流+外部调制设置的电流,调制系数为100mA/V。需确保调制信号加入后,总电流不超过激光器的上限电流,否则将导致钳位引发电流非线性或者报警关闭激光器,甚至有可能损坏激光器。

四、上位机连接及外部模拟调制

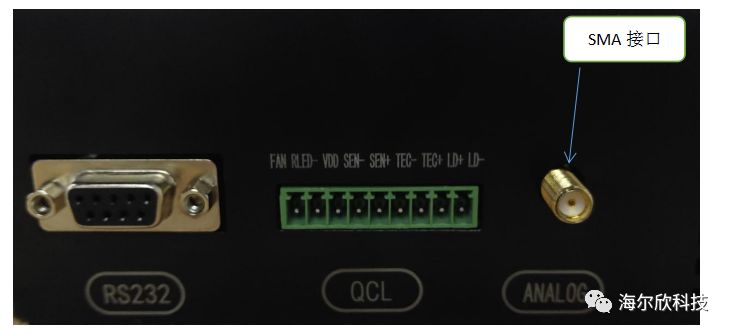

1、 连接上位机和加载外部模拟调制信号。QC750同时提供了用于输入模拟调制信号的SMA接口(电压小于2V,带宽DC~1MHZ),以及远程通信和控制的RS232串口,如下图13所示。

QC750量子级联激光驱动器的接口

13 QC750量子级联激光驱动器的接口

五、关机

      关机流程:QC750界面先点击激光器开关按钮关闭激光器,再按下QC750面板上开关按钮,最后关闭电源开关
