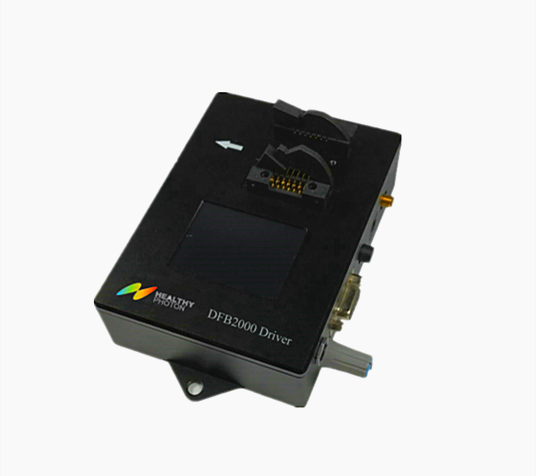

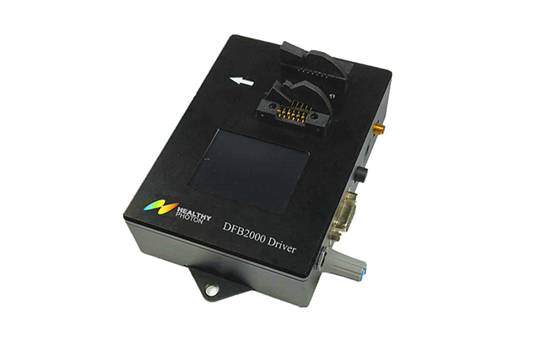

DFB-2000 半导体激光器屏显驱动

DFB-2000是海尔欣推出的新一代DFB激光器驱动控制器,整合了全新设计的触摸屏UI界面,激光电流源,以及温度控制功能,极大的方便了用户的操作、使用及测量。海尔欣自主研发的电路,具有极低的电流噪声与极低的温度漂移,最适合精密光学测量。驱动器包含散热单元,TEC温度控制电路和低噪声电流驱动,支持外部任意波形的模拟信号调制,并将状态监控实时显示于驱动器触摸屏上。QC750-TouchTM量子级联激光驱动器类似,考虑到激光器芯片的昂贵成本,海尔欣特殊设计的最大电流软钳制功能,可有效规避异常情况下大电流对激光管造成的损伤。除此以外,DFB-2000同时具备多种安全保护机制,最大限度保证激光器的安全。该产品可被广泛使用在基于实验室和现场部署的多种近红外光谱测量系统,集成度高,稳定可靠。





      联系方式:张经理  180 7266 8213  /  王经理  156 1892 2826

                        王经理  189 6828 0596   /  电话   0574 8835 7326



  • 产品详情
  • 文档下载

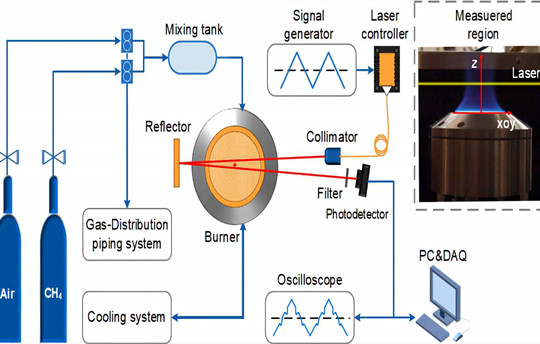

  • 相关应用
产品特色

• 一体化集成电流源及温控驱动,功能完备

• 温度控制驱动采用非PWM式的连续电流输出控制,大大延长TEC器件的使用寿命

• 多种输出保护机制,确保芯片安全,如可调电流钳制、输出缓启动、过压欠压保护、 超温保护、继电器短路输出保护等

• 最大电流软钳制功能,避免误操作大电流损坏激光管

• 全液晶触控UI界面,便于用户操作使用及数据观测

• 全自主研发,集成度高,性价比高


参数指标

电流源驱动性能

 输出电流范围

 10 ~ 250mA

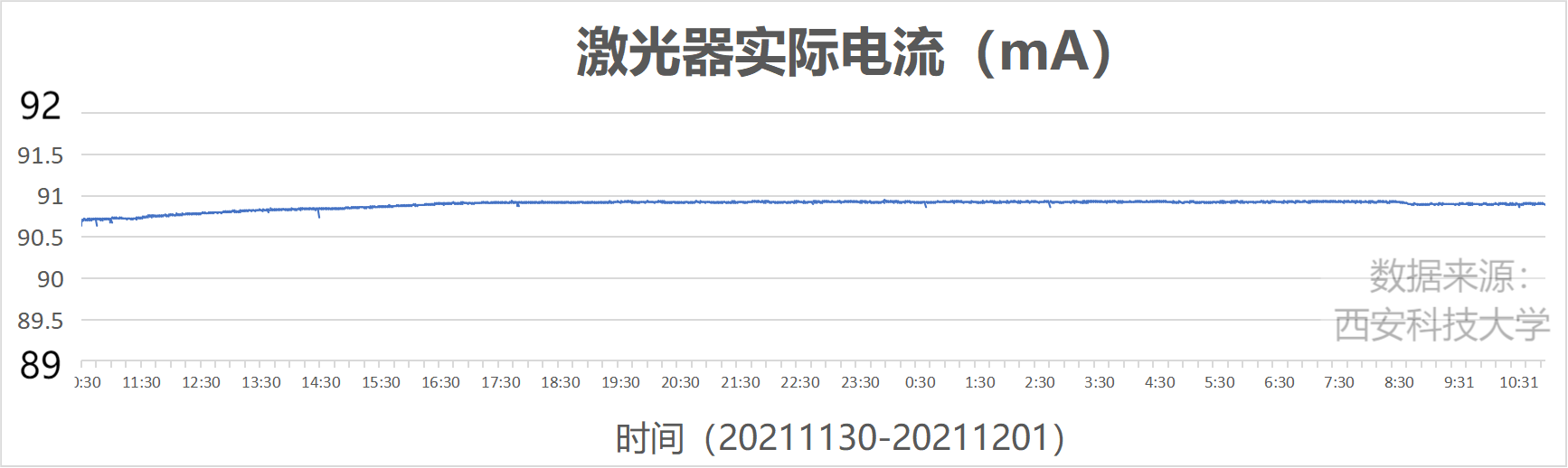

 漂移24hr(@25℃)

 <1mA

 最大偏置电压

 >5V

 模拟调制带宽

 DC - 100kHz

 缓启动时间

 3 ~ 4s

 电流噪声密度

 (10kHz~100kHz@250mA)


 <4nA/(Hz)1/2


TEC温控性能

 TEC最大控制电流

 ±2A

 TEC最大控制电压

 5V

 最大热功率耗散

 12W

 设置温度范围

 10 ~ 50℃

 控温范围

 10 ~ 50℃

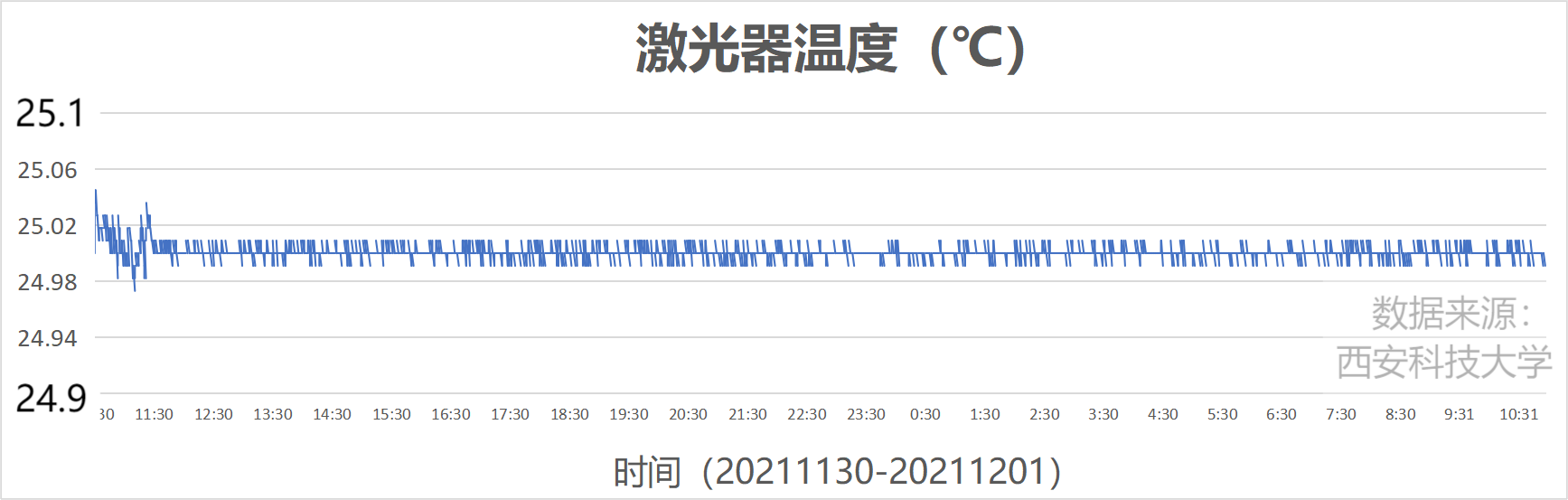

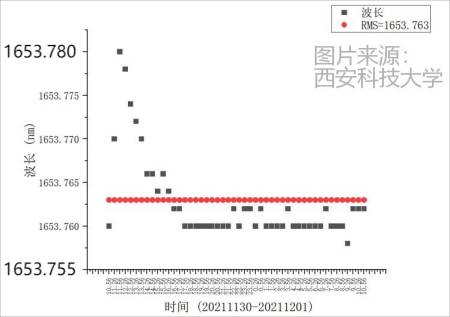

 控温稳定度

 0.01℃(环境温度25℃恒温)

 0.05℃(室温环境)

 温度传感器类型

 适用10 kΩ20kΩ热敏电阻

模拟外调制

 输入阻抗

 10 kΩ

 调制系数

 100mA/V ±1%

 3dB带宽

 DC -100kHz

 调制电压范围

 ±2.5V

通用参数

 供电电源

 5V DC,15W (含电源适配器)

 工作环境温度

 10 ~ 40℃

 储存环境温度

 -10 ~ 85℃

 输出接口

 RS232通讯模块通讯线缆

 人机界面含触控笔

 全液晶触摸屏显示与控制,报警日志记录功能

 尺寸(长*宽*高)

 16.2×11.56×5.37 cm3

 重量

 <1.5kg




结构尺寸(单位:mm)

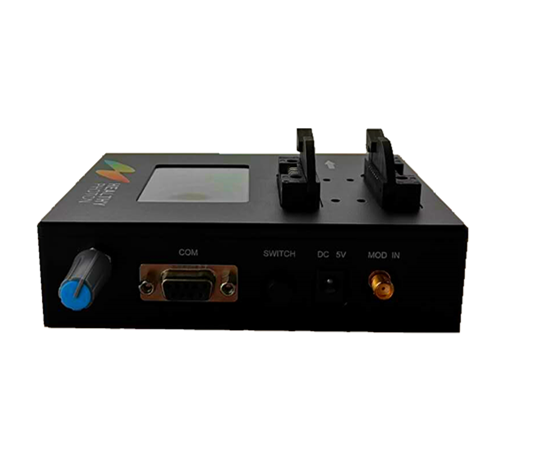

接口定义

序号

名称

备注

1.

液晶显示屏

显示界面,详见用户手册

2.

蝶形激光座

给激光器供电、控制出光、电流、温度等

3.

旋转编码器

微调电流、温度、快速开机等,详见用户手册

4.

通讯接口

DB9 型,RS232 通讯接口

5.

电源开关



6.

电源接口

供电输入

7.

调制信号接口

电流调制端口

8.

触控笔

方便进行屏幕操作

表1  壳体面板说明(部分)

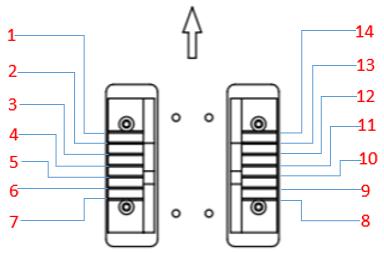

1. TEC+

14. TEC-

2. Thermistor

13. Case

3. NC

12. NC

4. NC

11. LD Cathode

5. Thermistor

10. LD Anode

6. NC

9. NC

7. NC

8. NC

注:可根据客户实际需要更改引脚定义。

表2 DFB发射模块接口说明(部分)


界面视图(部分)

 图1 主界面


1)激光器电流:显示了实际的激光器电流值。

2TEC温度:显示了实际的TEC温度值。

3)激光器电流和TEC温度左边的选择按钮:一旦选中相应的选项可以用旋转按钮进行微调。

4)激光器开关:控制激光器电流源开启/关闭。开启状态时开关为橙色,关闭状态时为灰色。



2  设备连接
