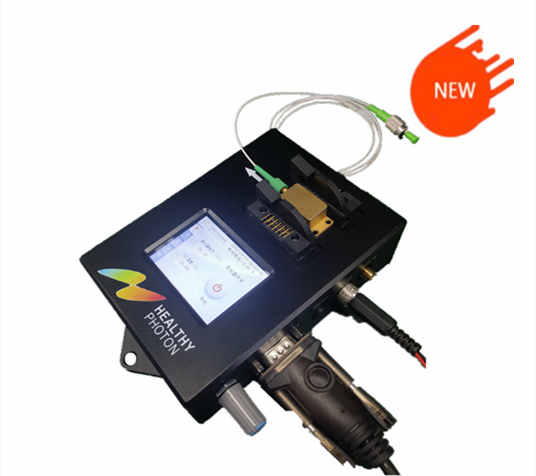

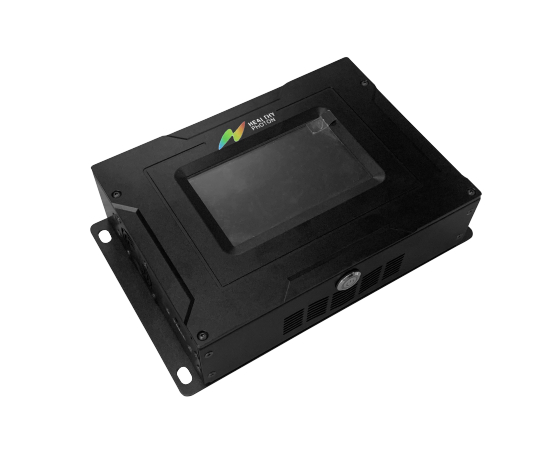

昕虹光电推出了最新升级款大电流量子级联激光屏显驱动器QC-2000，相对于驱动QC-750 Touch，新产品完全继承了QC-750的所有优点，高度集成化：集成电流及温控驱动；多种输出安全保护机制，保护QCL 使用安全：可调电流钳制、输出缓启动、过压欠压保护、超温保护、继电器短路输出保护；友好的人机交互界面：UI 界面显示便于用户操作使用及数据观测。在此基础上驱动器QC-2000能支持芯片更大的电流应用，更大的TEC温控支持，以满足客户的使用需求。
产品特点：
• 驱动电流范围增至2000mA，适配高功率QCL芯片及外腔QCL增益芯片
• 继承了QC-750的所有优点，高度集成化：集成电流及温控驱动
• 多种输出安全保护机制，保护QCL使用安全：可调电流钳制、输出缓启动、过压欠压保护、超温保护、继电器短路输出保护
• 最大电流软钳制功能，避免误操作大电流损坏激光管
• 友好的人机交互界面：UI 界面显示便于用户操作使用及数据观测
• 支持芯片更大的电流应用，更大的TEC温控支持，以满足客户的使用需求
参数对比：
|
参数项目 |
QC-750 Touch |
QC-2000 |
||
|
电流源驱动性能 |
||||
|
输出电流范围 |
0 - 750mA |
0-2000mA |
||
|
漂移 24hr(@25℃) |
< 1mA |
<4mA |
||
|
最大偏置电压 |
>15V |
>15V |
||
|
模拟调制带宽 |
DC - 100kHz |
DC – 100KHz |
||
|
缓启动时间 |
3 - 4s |
3-4s |
||
|
电流噪声密度 |
<2 nA/(Hz)1/2 (1kHz~100kHz@500mA) |
<10 nA/(Hz)1/2 (1kHz~100kHz@2000mA) |
||
|
TEC温控性能 |
||||
|
TEC最大控制电流 |
±4A |
±4A |
±6A |
±9A |
|
TEC最大控制电压 |
6V |
6V |
12V |
15V |
|
最大热功率耗散 |
48W |
150W |
||
|
设置温度范围 |
20 ~ 50℃ |
0 ~ 50℃ |
||
|
控温范围 |
20 ~ 50℃（不凝露） |
0 ~ 50℃ |
||
|
控温精度 |
0.01℃ |
0.1℃ |
||
|
控温稳定度 |
0.01℃ |
0.1℃ |
||
|
温度传感器类型 |
适用10 kΩ, 20kΩ热敏电阻 |
适用10 kΩ,20kΩ热敏电阻 |
||
|
调制信号参数 |
||||
|
输入阻抗 |
2 kΩ |
1 kΩ |
||
|
调制系数 |
100mA/V ±1% |
400mA/V ±1% |
||
|
3dB带宽 |
DC - 100kHz |
DC - 100kHz |
||
|
最高输入电压幅度 |
±2.5V |
±2.5V |
||
|
通用参数 |
||||
|
供电电源 |
220 VAC（176-265 V），60W |
220 VAC(176-265V)，200W |
||
|
工作环境温度 |
10 ~ 40℃ |
|||
|
储存环境温度 |
-10 ~ 85℃ |
|||
|
输出接口 |
RS232通讯，QCL发射模块连接器 |
|||
|
HMI界面 |
全液晶屏显示与控制，报警功能与历史数据存储 |
|||
|
尺寸（长*宽*高） |
21.4×15.4×5.9 cm3 |
24×15.4×6.1 cm3 |
||
|
重量 |
＜2kg |
＜6kg |
||
注：噪声表现保证至最高1MHz，更高频输出噪声不属于本产品关注范围。我司可提供不同线性电源搭配避免来自电源的高频噪声。

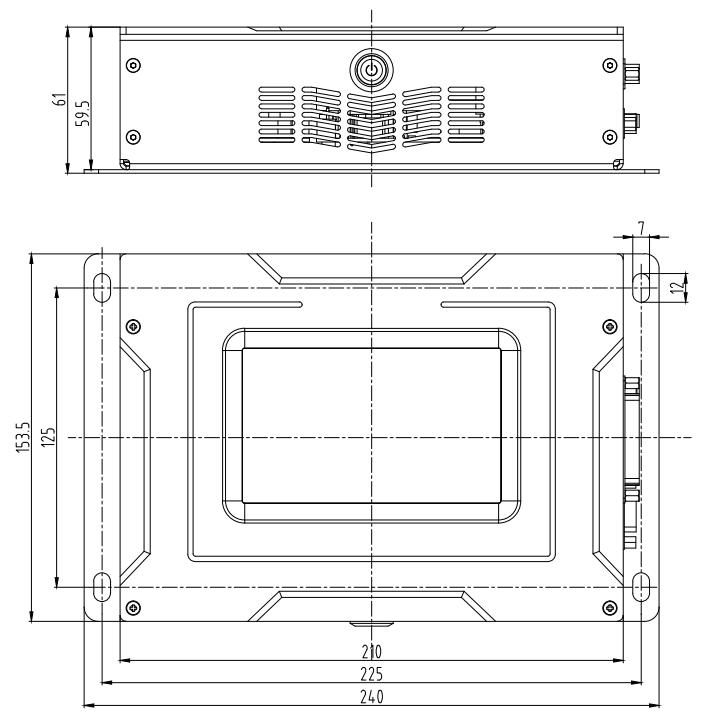

结构尺寸(单位: mm)
