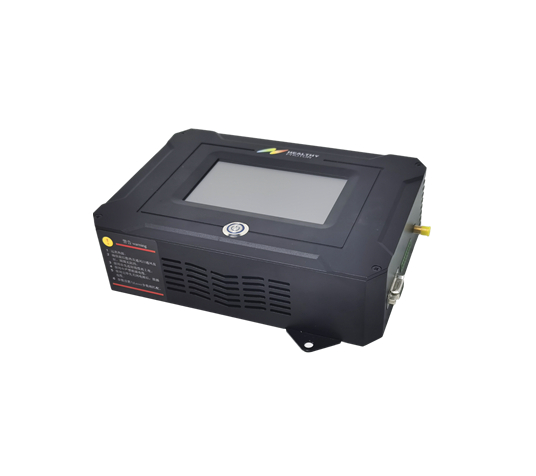

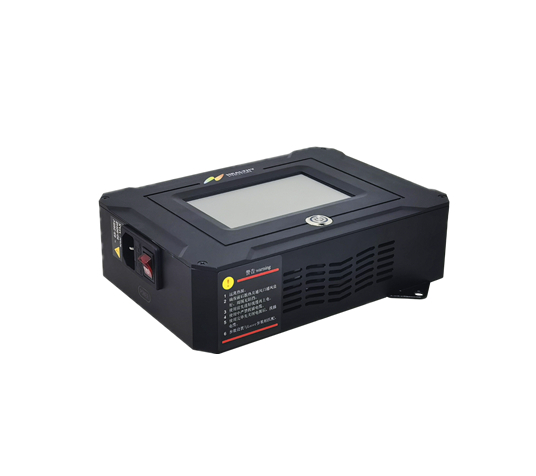

海尔欣推出新一代QCL驱动整合了全新设计的触摸屏UI界面，极大的方便了用户的操作、使用及测量。自主研发的电路具有极低的电流噪声与极低的温度漂移。驱动器包含散热单元，TEC温度控制电路和低噪声电流驱动，支持外部模拟信号调制，并将状态监控实时显示于驱动器触摸屏上。考虑到QCL芯片的昂贵成本，海尔欣特殊设计的最大电流软钳制功能，可避免突发情况下大电流对激光管造成损伤。该驱动同时具备多种QCL芯片保护机制，保证芯片的安全。该产品可被广泛使用在基于实验室和现场部署的多种QCL系统，集成度高，稳定可靠。
|
电流源驱动性能 |
|
|
输出电流范围 |
0 - 750mA |
|
漂移 24hr(@25℃) |
< 1mA |
|
最大偏置电压 |
>15V |
|
电流噪声 |
<3uA |
|
模拟调制带宽 |
DC - 100kHz |
|
缓启动时间 |
3 - 4s |
|
电流噪声密度 (1kHz~100kHz@500mA) |
<2 nA/(Hz)1/2
|
|
TEC温控性能 |
|
|
TEC最大控制电流 |
±4A |
|
TEC最大控制电压 |
6V |
|
最大热功率耗散 |
48W |
|
设置温度范围 |
20 ~ 50℃ |
|
控温范围 |
20 ~ 50℃（不凝露） |
|
控温精度 |
0.01℃ |
|
控温稳定度 |
0.01℃ |
|
温度传感器类型 |
适用10 kΩ, 20kΩ热敏电阻 |
|
调制信号参数 |
|
|
输入阻抗 |
2 kΩ |
|
调制系数 |
100mA/V ±1% |
|
3dB带宽 |
DC - 100kHz |
|
最高输入电压幅度 |
±2.5V |
|
通用参数 |
|
|
供电电源 |
220 VAC（176-265 V），60W |
|
工作环境温度 |
10 ~ 40℃ |
|
储存环境温度 |
-10 ~ 85℃ |
|
输出接口 |
RS232通讯，QCL发射模块连接器 |
|
HMI界面 |
全液晶屏显示与控制，报警功能与历史数据存储 |
|
尺寸（长*宽*高） |
21.4×15.4×5.9 cm3 |
|
重量 |
＜2kg
|
