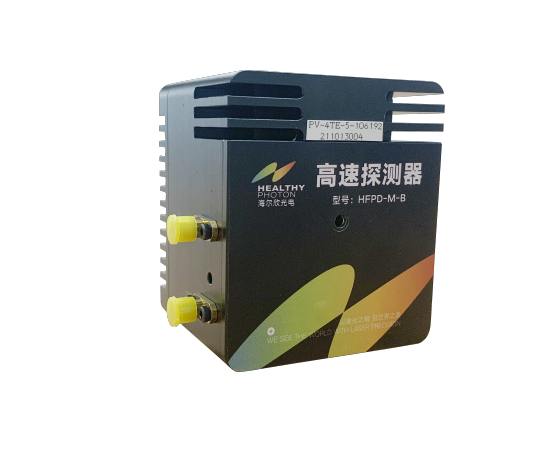

HFPD-M-B 高速MCT制冷型光电探测器

MCT制冷型光电探测器是一种HgCdTe(碲镉汞,MCT)材料制备的高灵敏度光电探测器,这种材料对2~12um的中红外光谱波段光波敏感。本产品为有高速信号探测需求的应用特殊定制,能够满足最高到100MHz高频信号输出。

该探测器可以是直流或交流耦合输出。探测器与前置放大电路,半导体热电冷却器(TEC)控制器高度集成,通过反馈电路将探测器元件的温度控制在负四十摄氏度以下,从而将热噪声对输出信号的影响减小。探测器外壳采用全铝合金材料,既可起到屏蔽环境电磁干扰,也具备良好的散热性能




联系方式:

张经理  180 7266 8213  /  王经理  156 1892 2826

电话    180 5741 0285   /  电话   0574 8835 7326



  • 产品详情

参数指标

 探测器材料

 碲镉汞(MCT)

 响应波长范围

 2 - 12um ——注解1

 输出电压

±5V(Hi-Z负载) ——注解1

 供电电压

+12VDC,3A(电源适配器) ——注解1

 低频截止频率flo

 DC monitor-直流

 AC monitor -10kHz

 高频截止频率fhi

 DC monitor -10 kHz

 AC monitor -100MHz

 增益

 DC monitor -4.8 kV/A  @Rload=1MΩ

 AC monitor -960 kV/A  @Rload=50Ω

 信号输出接口

 SMA 交流信号

 直流输出接口

 SMA 光功率监控端

 工作温度范围

 10 - 30℃

 储存温度范围

 -25 - 70℃

 尺寸

 60 × 60 × 63.5 mm3

 重量

 0.227 kg

注解1:具体参数根据选用不同型号的探测器芯片而不同



HFPD   -  X  -  X  -  XX  -  XX  -  XX

             ①     ②     ③     ④      ⑤


型号规格

① =A

集成 TEC 驱动

① =B

集成TEC驱动

② =D

直流耦合输出

② =B

交流耦合输出,默认不标识

③ =02,03,04,...依次类推

探测截止波长; 02表示截止波长为2um,03表示截止波长为3um,依次类推。客户采购前需咨询

④ =02,05,10,...

光面积;02表示感光面积为0.2mm2,05表示感光面积为0.5mm2。客户采购前需咨询。

⑤ =01K, 02K, ...or 20 K

前置放大器增益,默认15K不标识。客户采购前需咨询。

例如:

HFPD-B-08-10-10K

该探测器规格为:一个感光面为1.0 mm2,截止波长为8um,前置放大器为交流耦合,增益为10K的集成TEC制冷驱动的MCT探测器

注意事项

1. 以上产品规格如有变更,恕不另行通知。

2. 建议在储存,运输和使用时采用合适的ESD保护措施。



结构尺寸(单位: mm)
